| Miejsce pochodzenia: | Japonia |
|---|---|
| Nazwa handlowa: | NPR |
| Numer modelu: | EG100 EF550 |
| Minimalne zamówienie: | 1 zestaw |
| Cena: | usd+15+CYL |
| Szczegóły pakowania: | Karton |
| Czas dostawy: | 2-5 dni |
| Zasady płatności: | T/T |
| Możliwość Supply: | 100 zestawów |
| Typ:: | Pierścień tłokowy | Nazwa handlowa :: | NPR |
|---|---|---|---|
| Miejsce pochodzenia:: | Japonia | Stan : schorzenie:: | Nowy, 100% nowy |

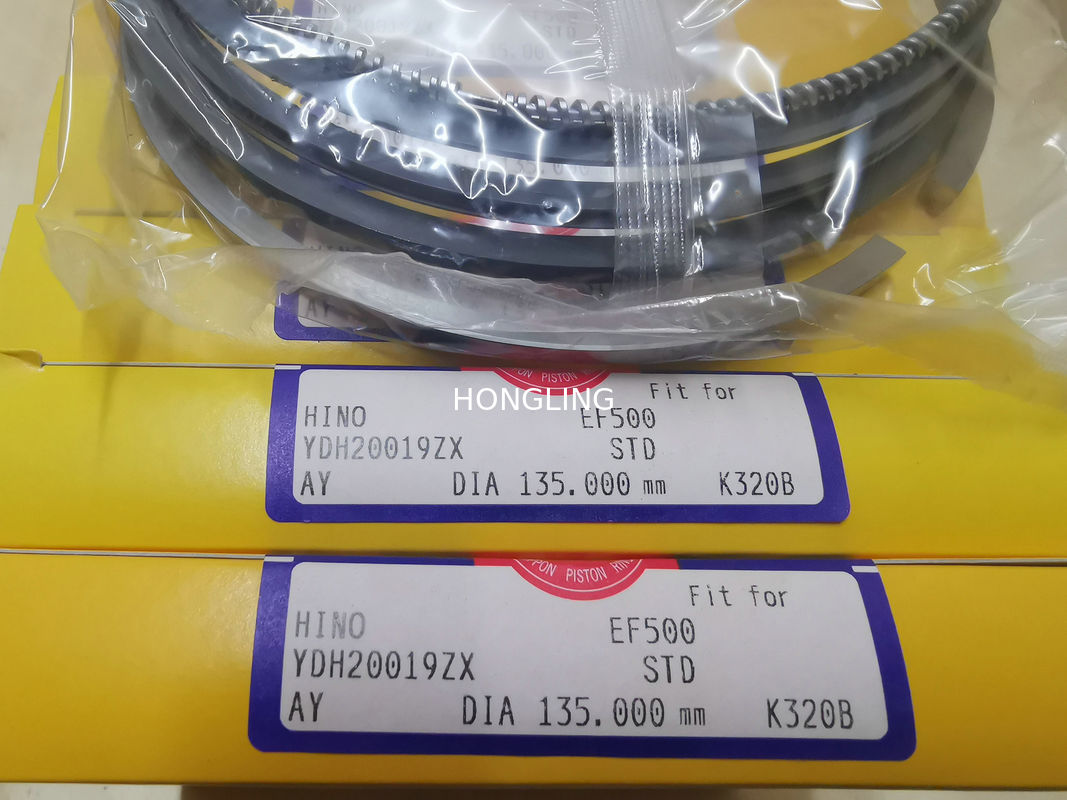

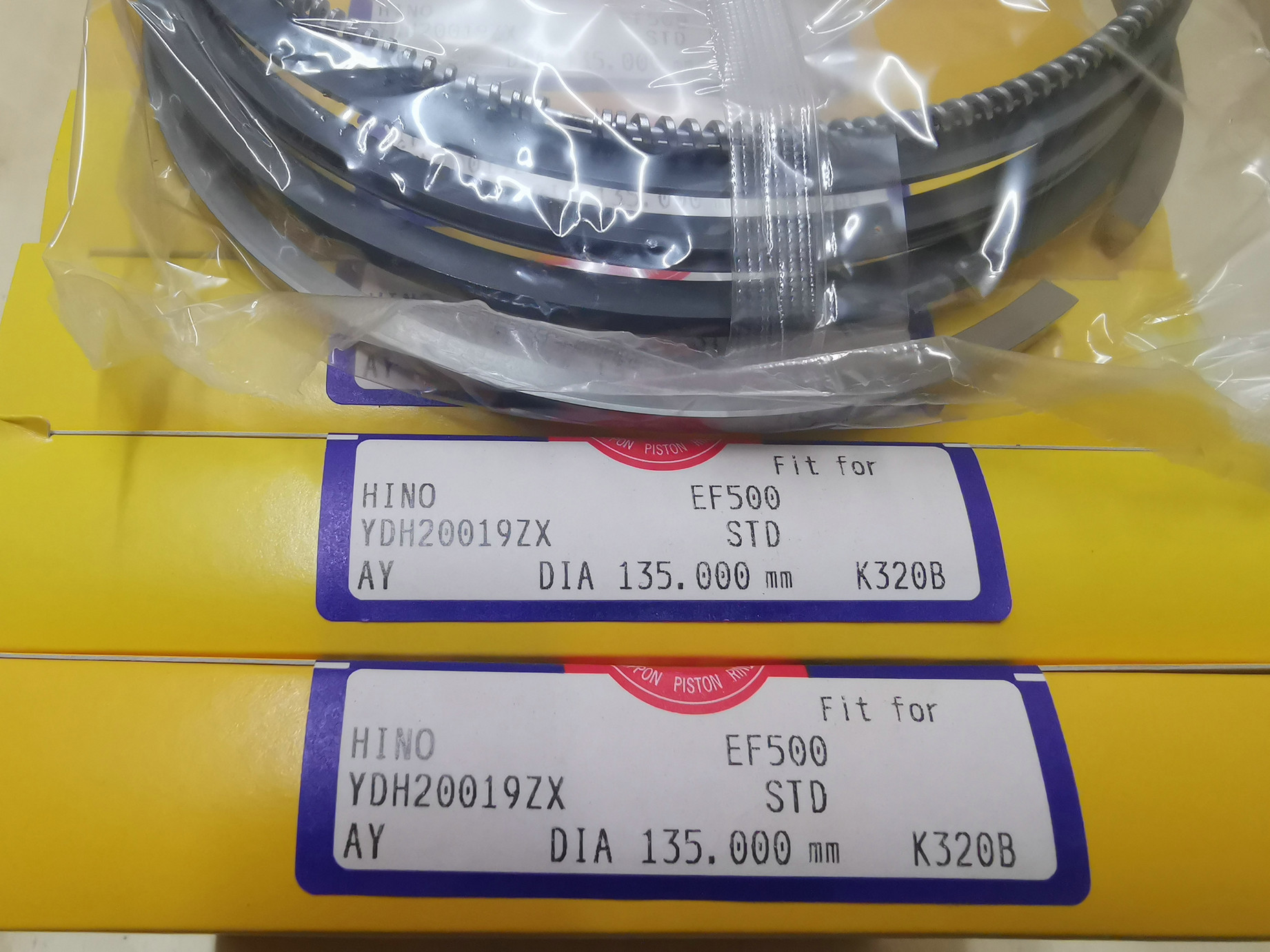

| Numer OEM:: | 13011-1121B 13011-1122 13011-2170B 13011-2180 13019-1610A (cyl.) | Kod katalogowy NPR:: | YDH20019ZX |
| Odniesienie:: | 13011-1121B 13011-1122 13011-2170B 13011-2180 13019-1610A (cyl.) | Robić :: | HINO |
| Model silnika:: | EG100 EF550 | Numer cylindra:: | V8 |
| KOMPLET/CYL:: | cyl | Czas dostawy:: | 2-5 dni |
| Podkreślić: | EF550 NPR pierścienie tłokowe,13011-1131B NPR pierścienie tłokowe,13011-1460 NPR pierścienie tłokowe |
||

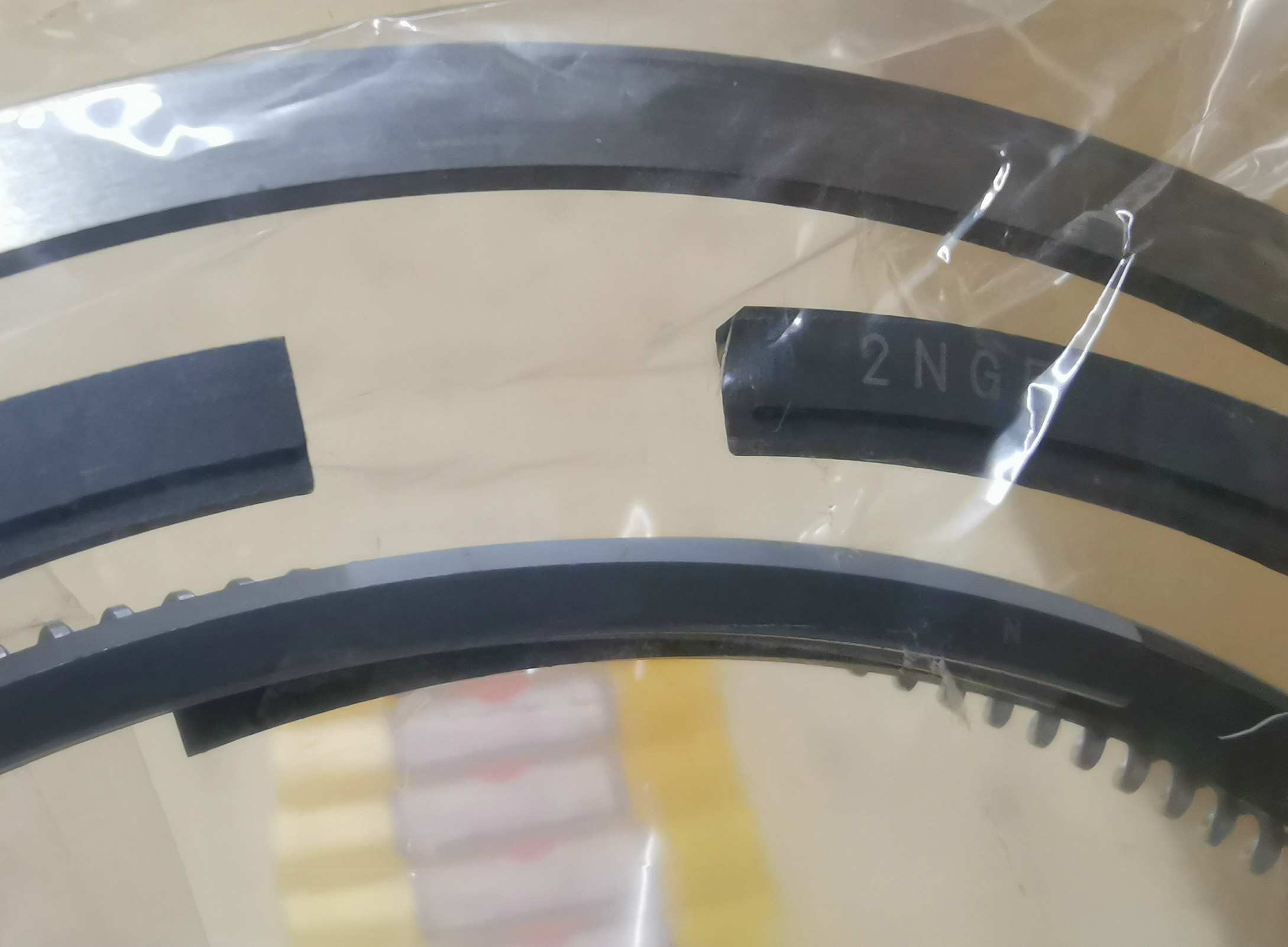

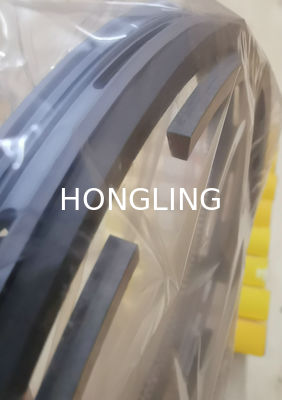

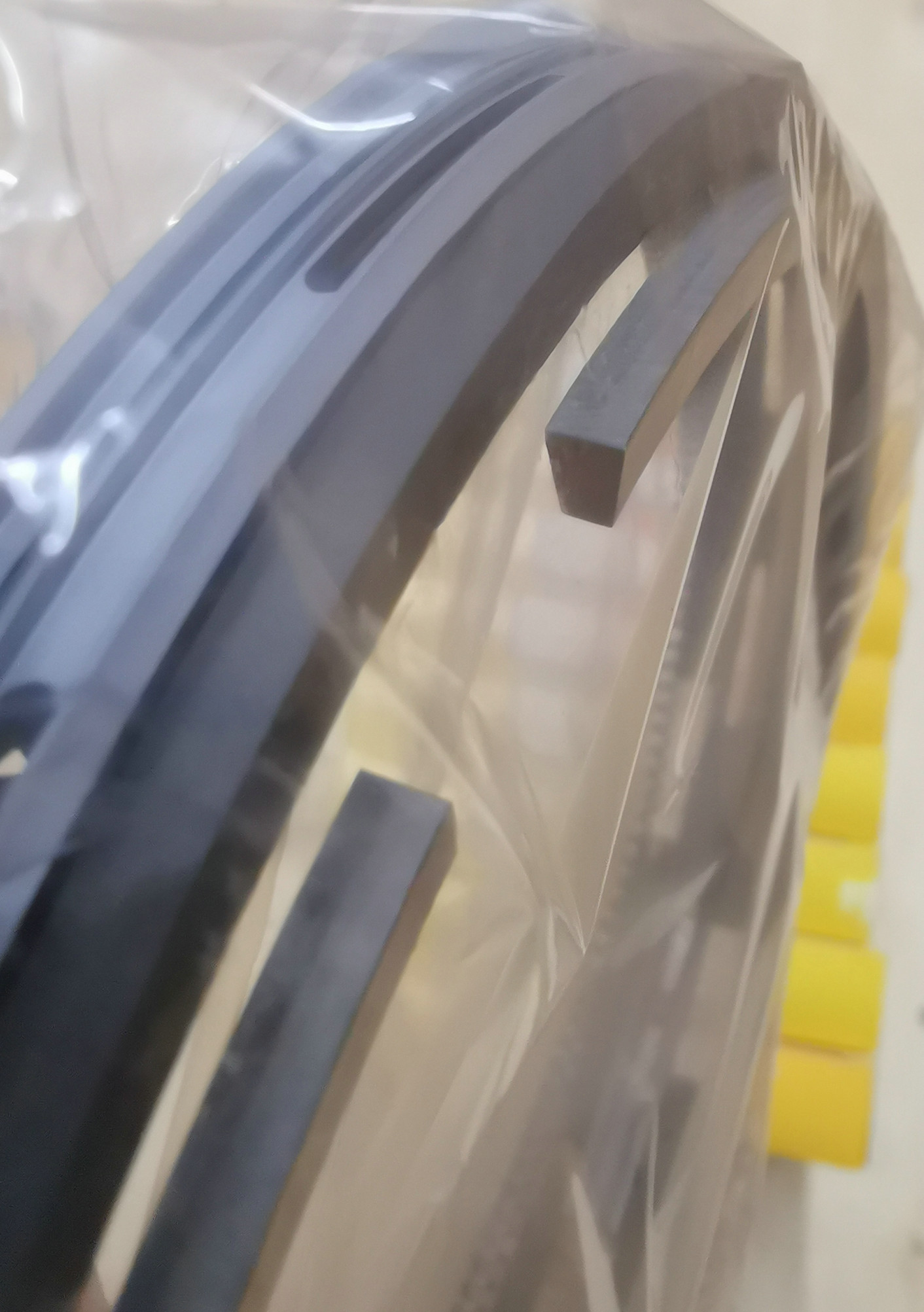

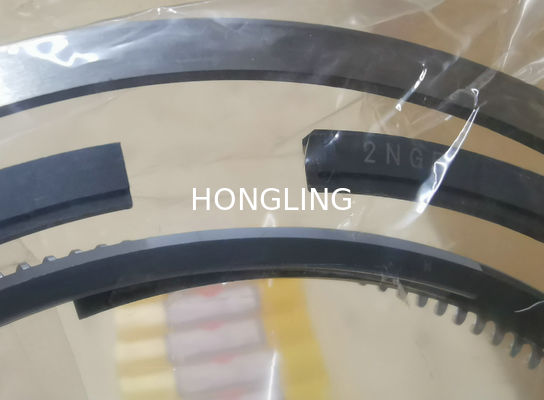

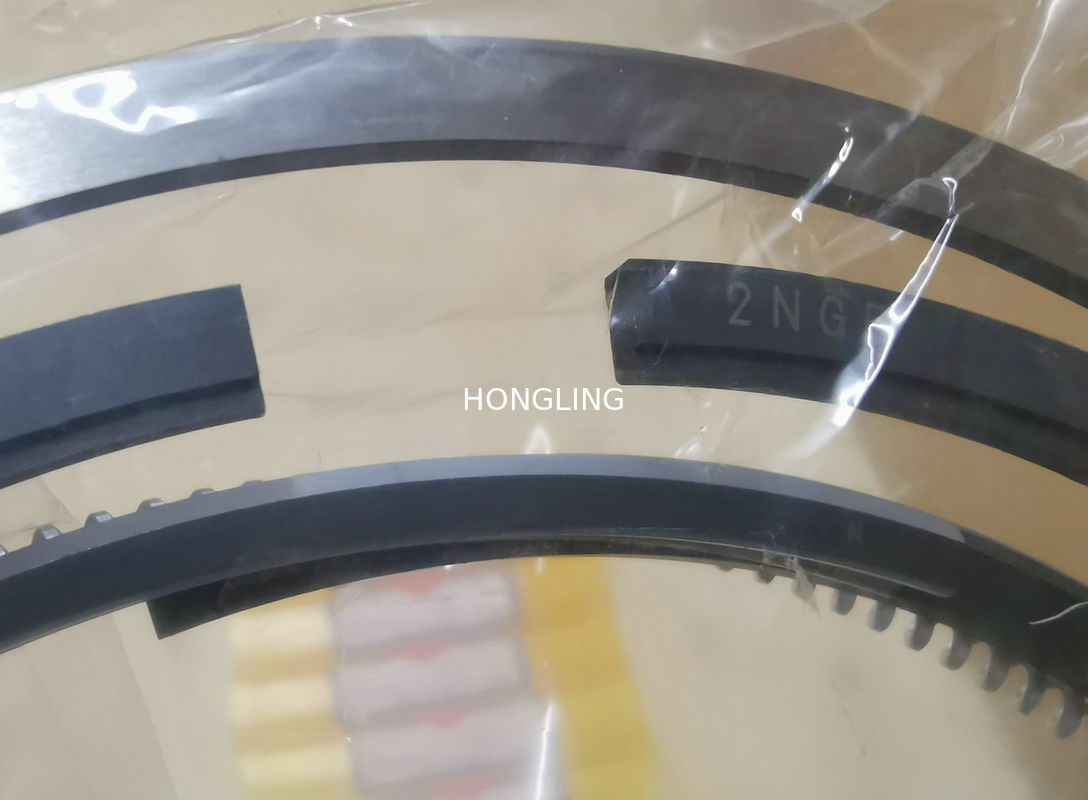

EG100 EF550 Pierścień tłokowy 13011-1131 13011-1131B 13011-1460 Nadaje się do części silnika HINO
| Tłok | Rozmiar (mm) | ||
| d1(D) | h1(B) | a1(T) | |
| 1. miejsce | 135,0 | 3.306 | 4.7 |
| 2. miejsce | 135,0 | 3.5 | 5.4 |
| 3 | 135,0 | 3.5 | 5.4 |
| Olej | 135,0 | 6.0 | 5.5 |
„ZESTAW PIERŚCIENI TŁOKA NPRInstrukcja montażu
I. Zamontować pierścienie tłokowe w następującej kolejności:
1, Dokładnie oczyść rowki pierścieniowe tłoka.
2, Zamontuj kontrolę oleju, a następnie pierścienie uszczelniające w kolejności rosnącej, w rowkach pierścieni za pomocą narzędzia pierścieniowego.
3, Uważaj, aby dopasować pierścienie z zaznaczonymi powierzchniami do góry i do góry tłoka.
II.Potwierdzenie prawidłowego założenia pierścieni:
1, upewnij się, że pierścienie można swobodnie przesuwać-bez zakleszczania się w rowkach tłoka.
2, Upewnij się, że żadna szczelina pierścienia nie jest ustawiona w jednej linii z osią sworznia tłokowego lub naciskiem
III.Montaż tłoka wyposażonego w pierścienie:
Zawsze używaj narzędzia instalacyjnego podczas wkładania do cylindra.

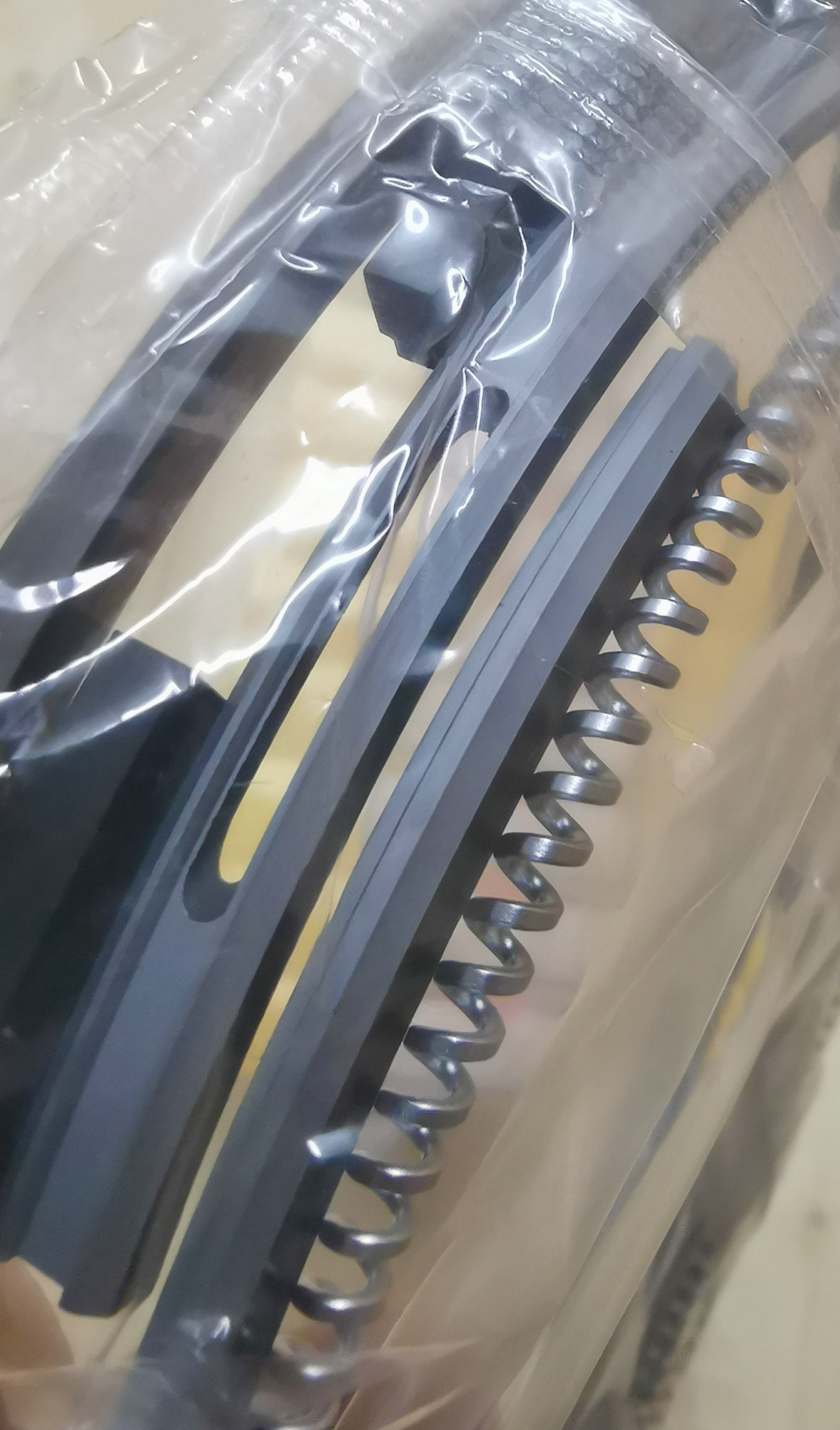

Specjalna instrukcja montażu pierścienia olejowego NPR NIFFLEX
1, Włóż ręcznie ekspander pierścienia olejowego NIFFLEX do rowka pierścienia i upewnij się, że końce stykają się ze sobą, jak pokazano na ilustracji.
2, przytrzymaj kciukiem ekspander w jego tyłek się kończy.Szynę górną zamocować na ekspanderze szczeliną ok. 45° w lewo, a szynę dolną ok. 45° w prawo do końców ekspandera.
