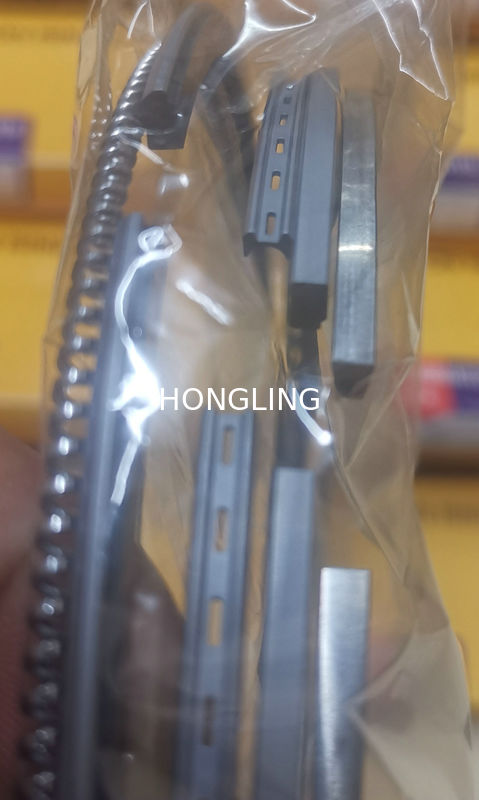

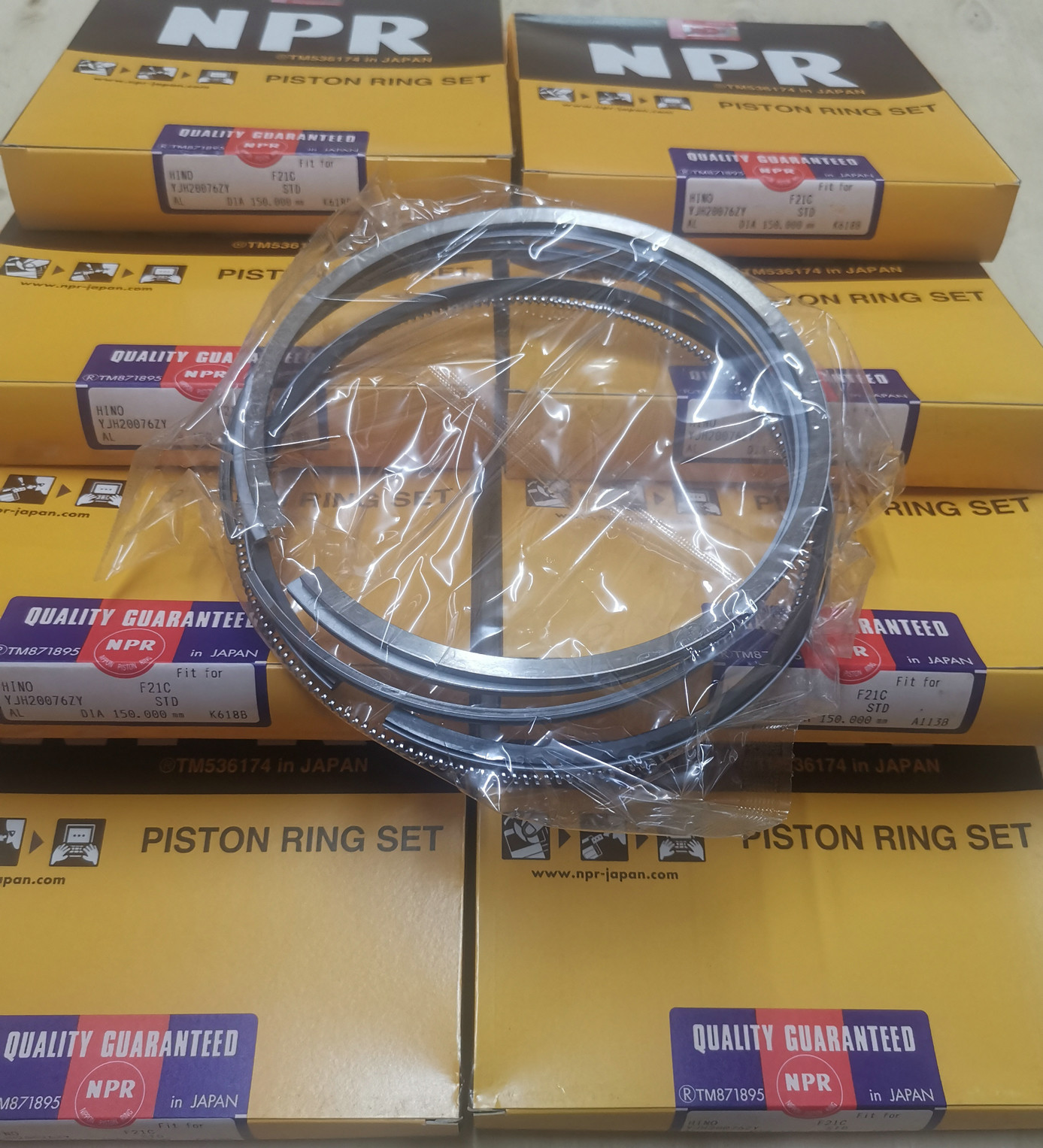

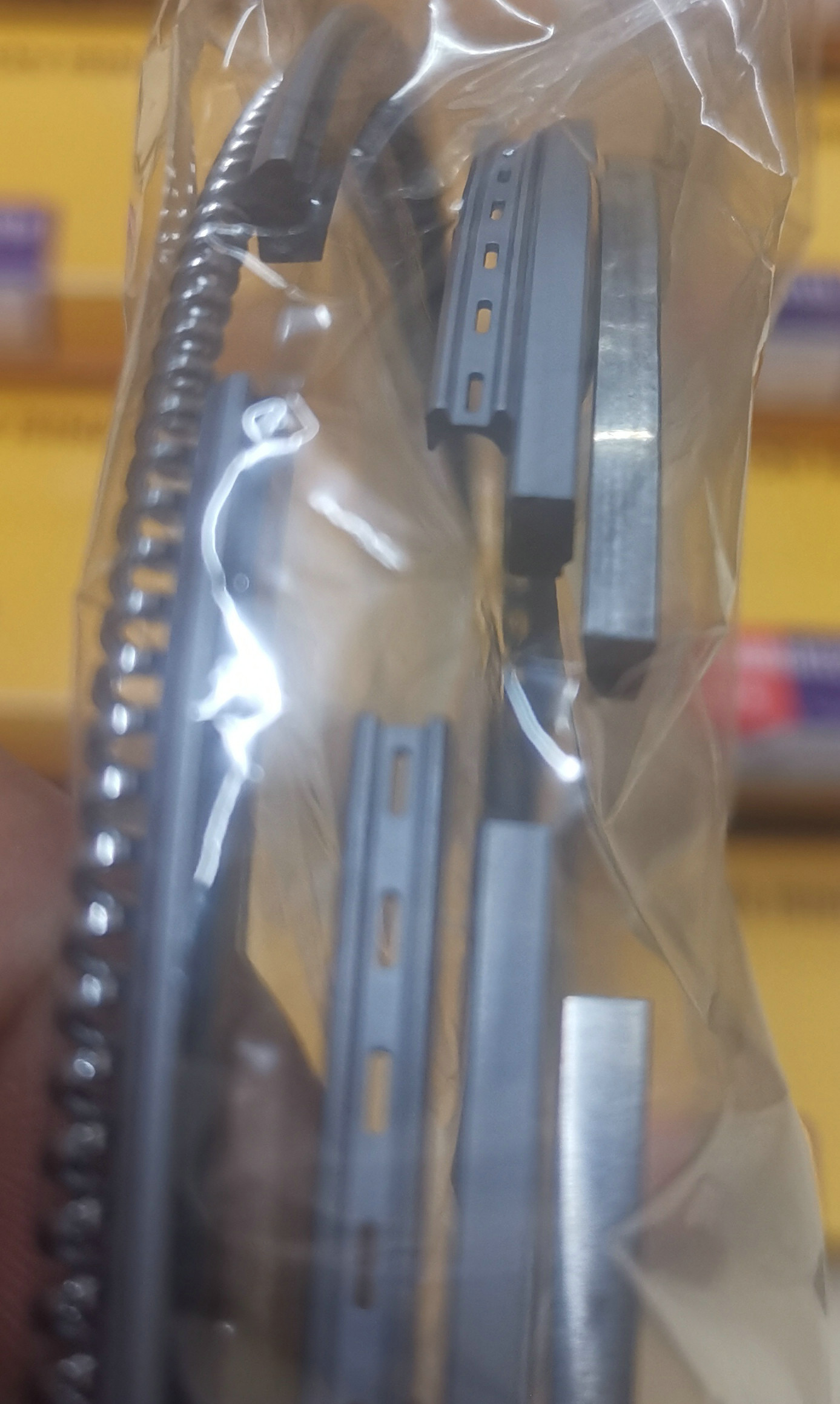

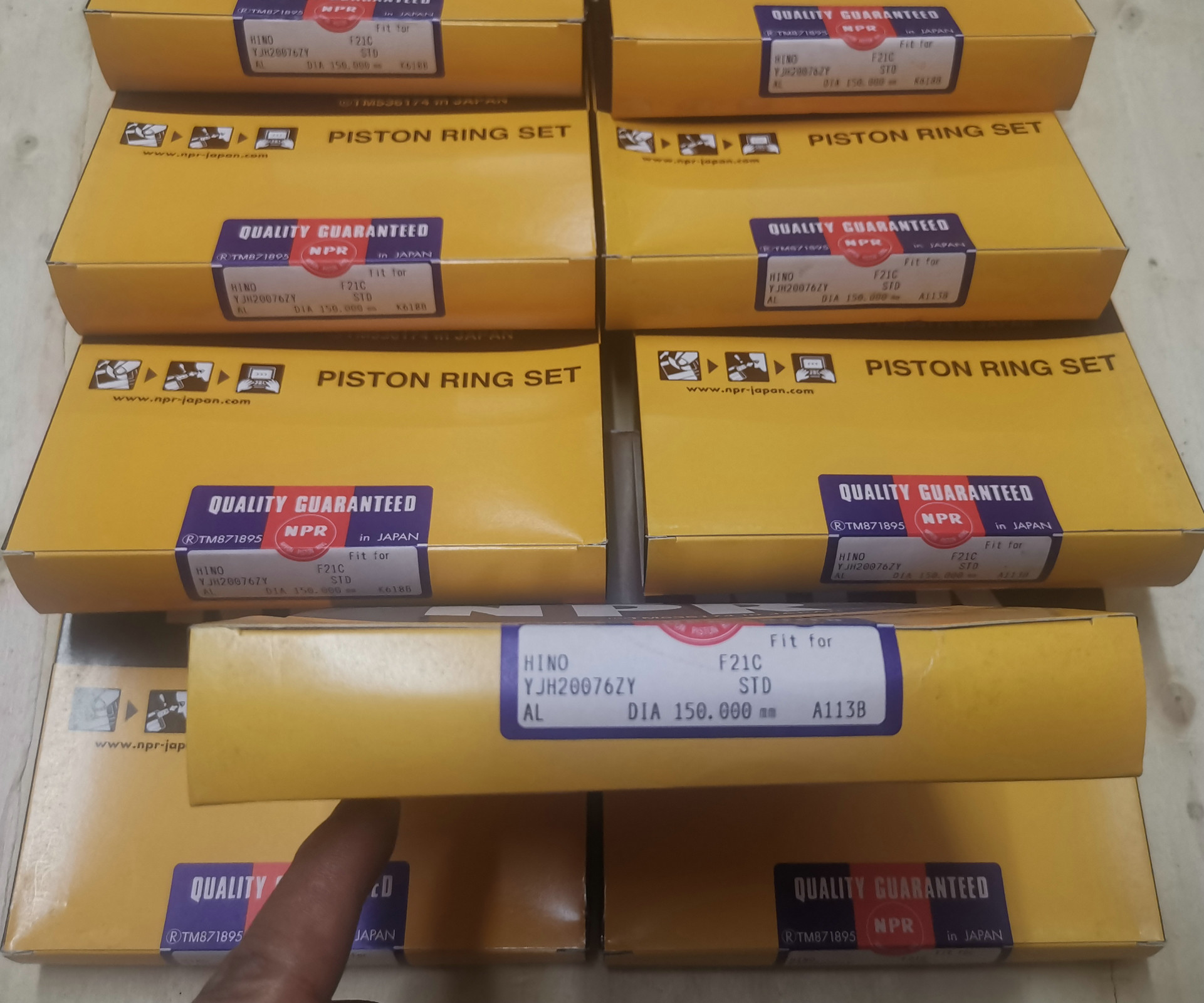

F21C NPR Pierścienie tłokowe 13011-3310A 13019-1730A Do części silnika HINO

„ZESTAW PIERŚCIENI TŁOKA NPRInstrukcja montażu

I. Zamontować pierścienie tłokowe w następującej kolejności:

1, Dokładnie oczyść rowki pierścieniowe tłoka.

2, Zamontuj kontrolę oleju, a następnie pierścienie uszczelniające w kolejności rosnącej, w rowkach pierścieni za pomocą narzędzia pierścieniowego.

3, Uważaj, aby dopasować pierścienie z zaznaczonymi powierzchniami do góry i do góry tłoka.

II.Potwierdzenie prawidłowego założenia pierścieni:

1, upewnij się, że pierścienie można swobodnie przesuwać-bez zakleszczania się w rowkach tłoka.

2, Upewnij się, że żadna szczelina pierścienia nie jest ustawiona w jednej linii z osią sworznia tłokowego lub naciskiem

III.Montaż tłoka wyposażonego w pierścienie:

Zawsze używaj narzędzia instalacyjnego podczas wkładania do cylindra.

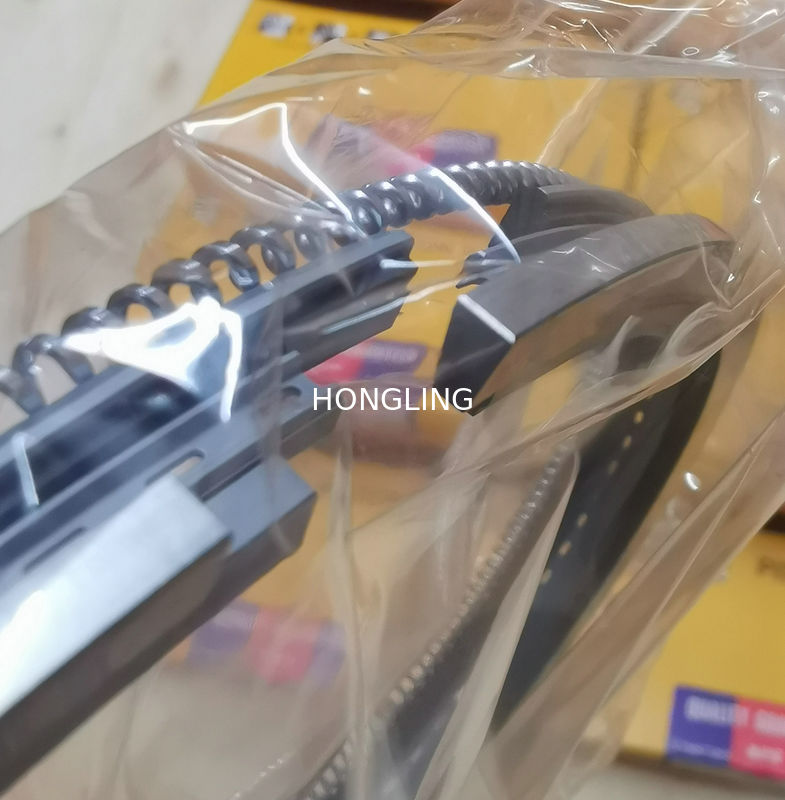

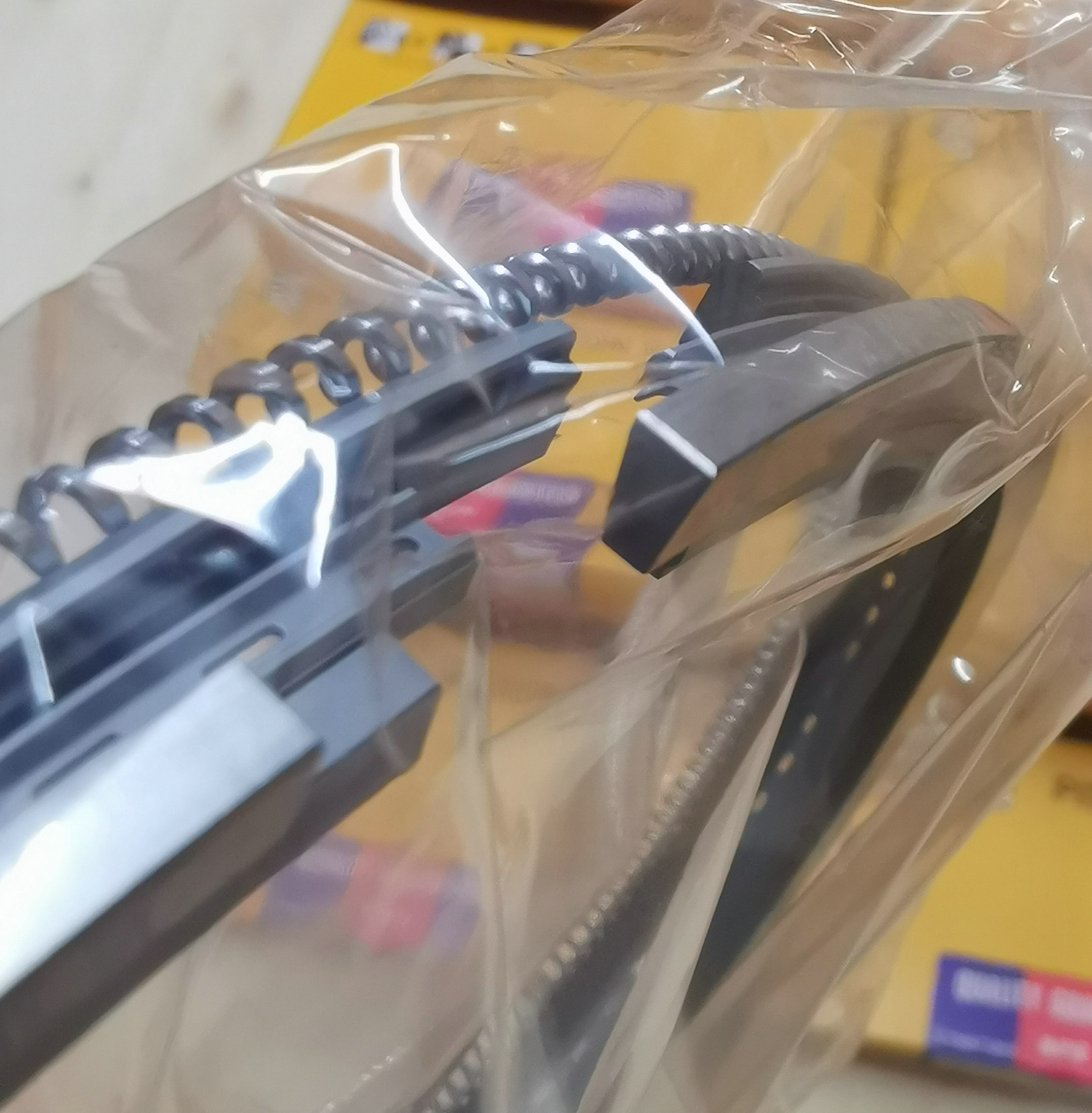

Specjalna instrukcja montażu pierścienia olejowego NPR NIFFLEX

1, Włóż ręcznie ekspander pierścienia olejowego NIFFLEX do rowka pierścienia i upewnij się, że końce stykają się ze sobą, jak pokazano na ilustracji.

2, przytrzymaj kciukiem ekspander w jego tyłek się kończy.Szynę górną zamocować na ekspanderze szczeliną ok. 45° w lewo, a szynę dolną ok. 45° w prawo do końców ekspandera.
